emens MidBooster

Der emens MidBooster ist ein echter Spezialist, ein Mittenband-EQ sowie ein Main Booster für E- Gitarren als auch für akustische Gitarren mit E-Pickups. Der emens MidBooster kann als linearer, extrem rauscharmer Booster für Instrument-Level- als auch für Line-Level-Signale im gesamten Audio-Frequenzbereich 30Hz-16kHz eingesetzt werden.

Der besondere Nutzen für Gitarristen ist der zusätzliche, fein justierbare Boost von schmalen Mitten-Frequenzbändern im Bereich 160…. 600 Hz. Die Frequenz ist einstellbar. Um einen schmalen Mitten-Ton deutlich herauszuheben, werden steile Filter eingesetzt. Die Filtergüten (Q) sind dem typischen Übertragungsbereich von Gitarren-Pickups angepasst.

Mit diesem Pedal können die allermeisten PickUp-Kennlinien im Mittenbereich ausgeglichen bzw. betont werden, ohne den Charakter des Instruments zu verändern. Die Gitarre erhält deutlich mehr „Körper“ und wirkt tonal ausgeglichen.

Die entwickelte Schaltung in dem Pedal ist recht aufwendig, jedoch im Ergebnis herkömmlichen Gitarren-EQs deutlich überlegen.

Der emens-Midbooster arbeitet intern mit einer isolierten symmetrischen Betriebsspannung von +/-12V, mit rauscharmen OPVs und ohne Koppelkondensatoren.

Der Headroom, der Rauschabstand und die Rest-Verzerrung des MidBoosters sind auf Profi Studio Level.

  • linear / Midband-Booster als FX-Pedal, mono, für E-Gitarre
  • Potis: MidBoost, Output-Volume
  • Midbands: 200/280/420 Hz / 0….+18dB (angepasst an Telecaster/Stratocaster und LP-Gitarrentypen)
  • True Bypass Footswitch
  • Input Level: 40mV .. 2.800 mV pp / -20dBU .. +12dBU
  • Output Level: 770mV pp .. 23,0V pp / 0dBU ..+ 29.4 dBU
  • Rauschabstand: mind. 102 dBm
  • Versorgung mit 9V DC/ 170mA, DC Input via 5.5mm Koax center neg., mit Verpolschutz
  • Maße: 70mm (Breite) x 110mm (Tiefe) x 38mm (Höhe) / 350g (Gewicht)
  • Gehäuse: Edelstahl 1.43xx, geschirmt, mit Pulverlack 50µm

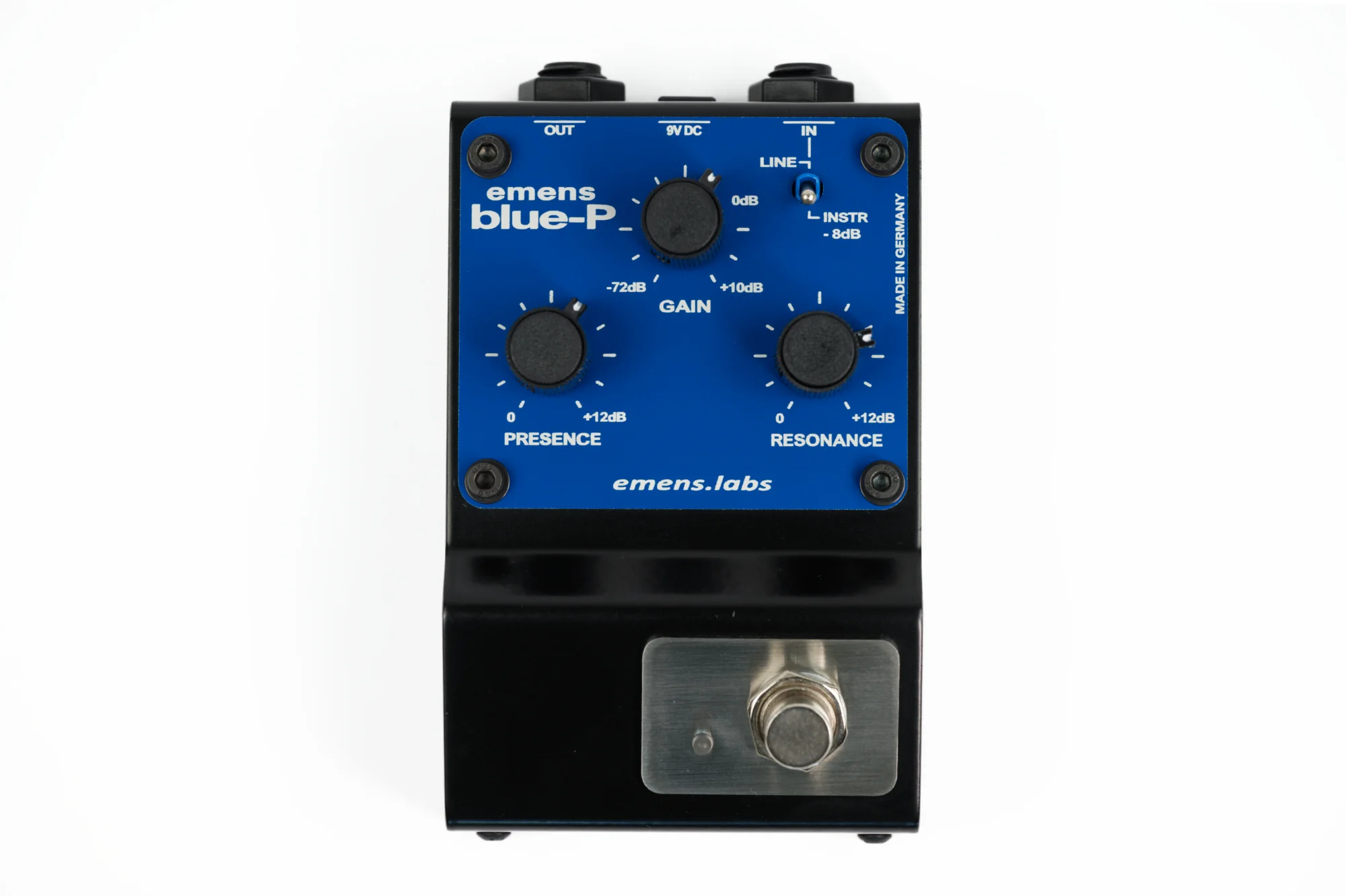

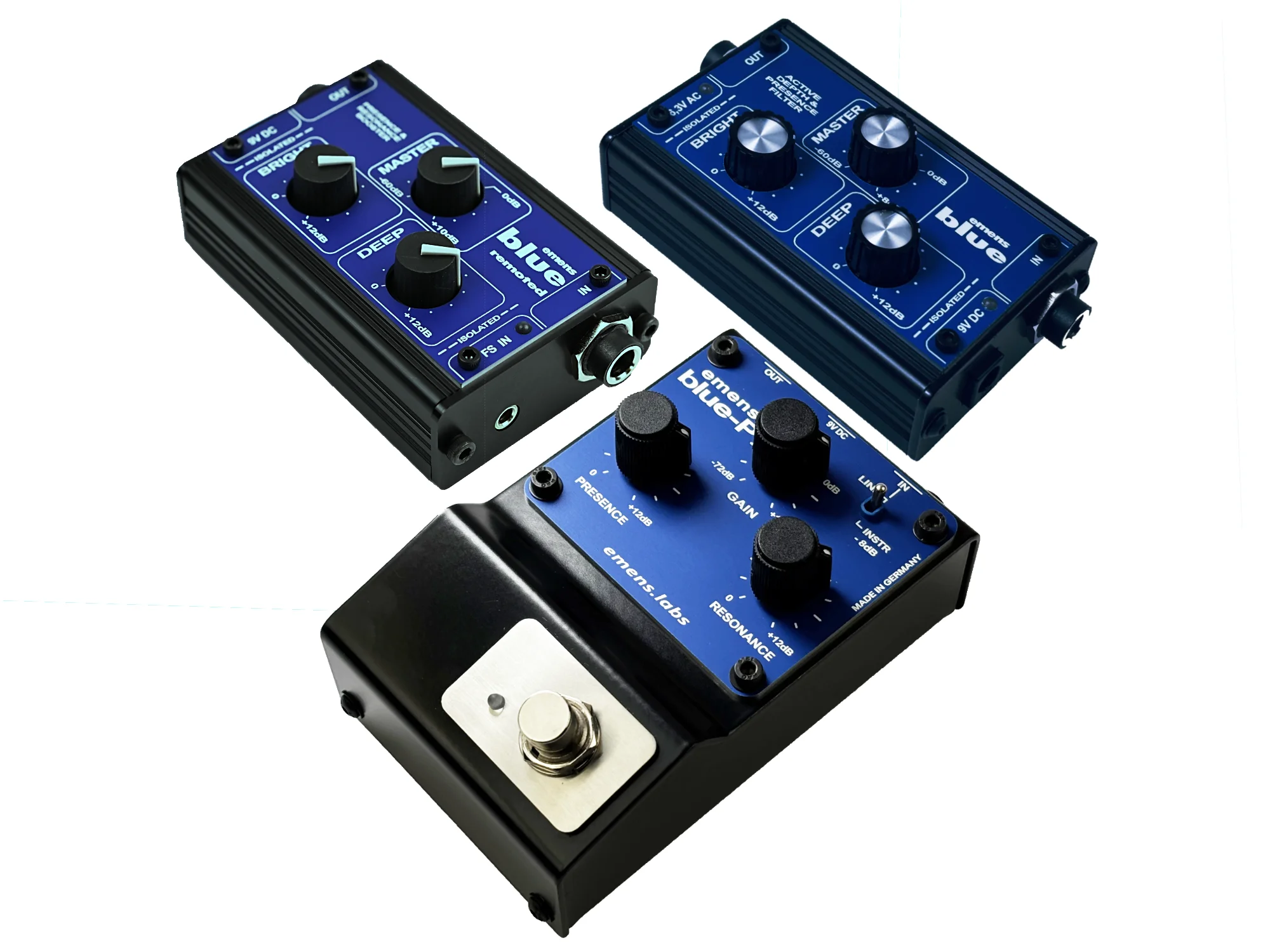

emens BLUE – die Presence / Resonance Booster – Serie

Die Booster, die für höhere Drehzahlen in der Endstufe sorgen

Die emens BLUEs sind Presence-Resonance-Booster für Gitarren-FX-Boards als auch als Mod-Kit für Gitarren-Endstufen. Den emens Blue gibt es jetzt auch als Effekt-Pedal, nutzbar als sehr durchsetzungsfähigen Solo Boost.

Historisch kommt die Einstellung einer Resonance und Presence aus dem High-Gain-Röhrenverstärker-Design. Der Sound einer Gitarrenverstärker- Endstufe kann zusätzlich nach unten und oben geöffnet, damit präsenter und mächtiger gemacht werden, indem die interne PA-Gegenkopplung über Potenziometer verringert wird. Das macht den Gitarrensound durchsetzungsfähiger und ‚untenrum‘ druckvoller.

Die emens BLUE Serie bietet Booster, die ‚fette & vorlaute‘ Sounds garantieren. Sie sind sowas wie der Afterburner am Ende der FX Chain. Damit kommt man dem Überschall schon recht nahe.

Die emens Blue-Serie sind echte Resonance & Presence-Maschinen mit einer kompromisslosen Schaltung. Deren interne 3-Stufen-Booster bietet ein FR-Main Boost bis 10dB, dazu 2 ausgeklügelte Booster-Stufen im Bereich <98Hz = Resonance sowie im Bereich

> 3kHz = Presence mit Shelf-Charakter. Beide Schmalband-Booster arbeiten völlig autark und sind mit dem jeweiligen Potenziometer fein von 0dB (neutral) bis +12,5dB einstellbar. Dabei bleibt die Schaltung des Blue-Boosters jederzeit clean, fügt keinerlei Verzerrungen hinzu, übersteuert nicht.

Alle emens BLUE Varianten arbeiten intern, wie auch alle anderen emens FX Devices mit einer isolierten Betriebsspannung von +/-12V, mit sehr rauscharmen OPVs und verzichtet auf nachteilige Koppelkondensatoren. Der enorme Headroom, die geringen Nebengeräusche und der Klirrfaktor der emens BLUE Serie sind auf Profi-Studio-Level.

Der emens-Blue-R ist die fernsteuerbare Variante der Serie. Dieser Booster verwendet kein Pedalgehäuse, ist stattdessen in ein extrem kleines, kompaktes Alu-Gehäuse integriert. Über einen Kontakteingang lässt sich dieser Booster-Typ ferngesteuert On oder in True-Bypass-schalten. Der Remote- oder Schalteingang ist potenzialfrei und hat keine GND-Verbindung zur Signal-Masse. Somit ist der Booster sehr einfach per Looper-Remote steuern, zB. einen Solo-Boost vorab einstellen und per Remote aktivieren. Wird der Remote-Eingang nicht genutzt, ist der Booster ‚always on‘.

Das emens Blue Mod-Kit nutzt ebenso das sehr kompakte Gehäuse des Blue-R kann sehr einfach in einen Amp oder in eine Endstufe integriert werden. Dafür gibt es eine zusätzliche Supply-Variante: 6,3V AC. So kann der Booster per 9VDC, aber auch per Heizspannung der Röhrenendstufe (normalerweise 6,3V AC) versorgt werden. Auch dieses Supply ist Booster-intern GND-getrennt, also isoliert. Das Kit wird per Betriebsspannung mit dem Amp ein- und ausgeschaltet.

  • analoger Schmalband-Boost-Filter als Pedal, für E-Gitarre
  • Potis, Schalter: Resonance, Presence, Mastervolume, Switch Input Level, Footswitch On/true Bypass
  • Resonance und Presence-f-Linien: 98 Hz / 2.900 Hz, Bereich 0….+12.5 dB
  • Input Level: 40mV .. 5.000 mV pp bzw. -20dBU .. +16.3 dBU
  • Output Level: 770mV pp .. 23,0V pp bzw. 0dBU .. +29.4 dBU
  • Masterboost, linear, -72dB …. +10dB, multipliziert den jeweiligen Schmalband-Boost
  • Rauschabstand: mind. 98 dB
  • Versorgung mit 9V DC / 120mA DC, Input via 5.5mm coax center neg., mit Verpolschutz
  • Maße: 70mm (Breite) x 110mm (Tiefe) x 38mm (Höhe) / 350g
  • Gehäuse: Edelstahl 1.43xx, geschirmt, mit Pulverlack 50µm

  • analoger Schmalband-Boost-Filter als Pedal, für E-Gitarre
  • Potis, Schalter: Resonance, Presence, Mastervolume
  • Resonance und Presence-f-Linien: 98 Hz / 2.900 Hz, Bereich 0…. +12.5 dB
  • Input Level: 40mV .. 5.000 mV pp bzw. -20dBU .. +16.3 dBU
  • Output Level: 770mV pp .. 23,0V pp bzw. 0dBU .. +29.4 dBU
  • Masterboost, linear, -72dB …. +10dB, multipliziert den jeweiligen Schmalband-Boost
  • Rauschabstand: mind. 98 dB
  • Versorgung mit 9V DC / 100mA, DC Input via 5.5mm Koax center neg., mit Verpolschutz
  • Remote Stby-Funktion per 3,5mm Buchse, Switch Input
  • Maße: 106 mm (Breite) x 55 mm (Tiefe) x 31 mm (Höhe) / Gewicht: 132g
  • Gehäuse: Aluminium AlMg3 Strangguss, geschirmt, eloxiert

  • analoger Schmalband-Boost-Filter als Pedal, für E-Gitarre
  • Potis, Schalter: Resonance, Presence, Mastervolume
  • Resonance und Presence-f-Linien: 98 Hz / 2.900 Hz, Bereich 0…. +12.5 dB
  • Input Level: 40mV .. 5.000 mV pp bzw. -20dBU .. +16.3 dBU
  • Output Level: 770mV pp .. 23,0V pp bzw. 0dBU .. +29.4 dBU
  • Masterboost, linear, -72dB …. +10dB, multipliziert den jeweiligen Schmalband-Boost
  • Rauschabstand: mind. 98 dB
  • 1. Versorgung mit 9V DC / 80mA, DC Input via 5.5mm Koax center neg., mit Verpolschutz
  • 2. Versorgung mit 6.0…7.0 V AC / 100mA, Input via PhoenixContact Clamps 3,5mm
  • Maße: 106 mm (Breite) x 55 mm (Tiefe) x 31 mm (Höhe) / Gewicht: 132g
  • Gehäuse: Aluminium AlMg3 Strangguss, geschirmt, eloxiert

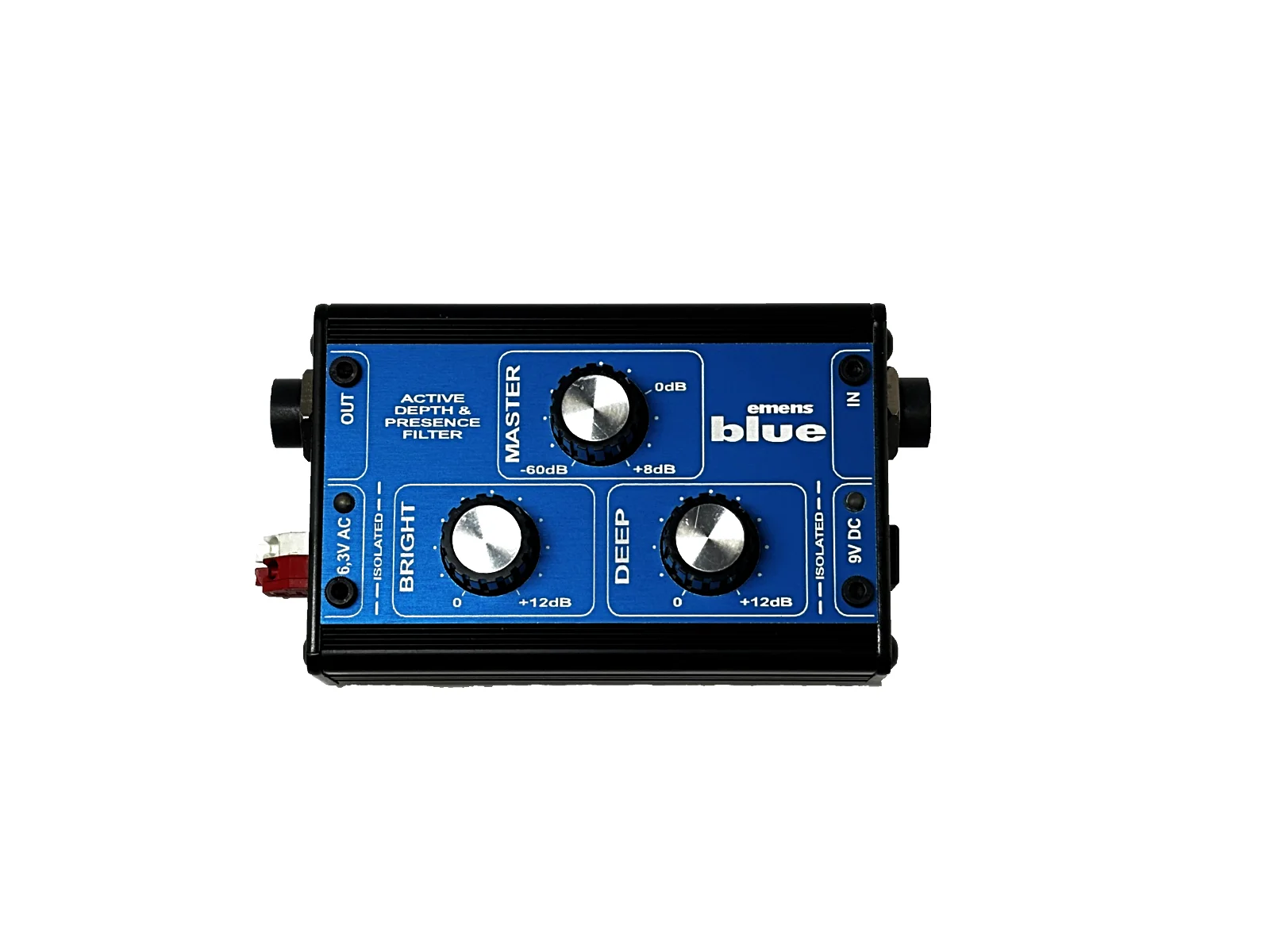

emens BLUE

Der Booster, der für Drehzahl in der Endstufe sorgt

Der emens BLUE ist ein leistungsstarker, 2-stufiger Presence- und Resonance-Booster zur Nachrüstung in Röhren-Amps oder als Gerät im Amp-FX Loop.

Mit einer aktiven und sehr rauscharmen Schaltung wird das Gitarrensignal in den beiden wichtigen Tonbereichen um bis zu 12.5 dBU verstärkt. Zusätzlich ist ein 10dB-Master-Boost eingebaut , also ein zusätzlicher Master-Volume-Regler für die Endstufe des Gitarren-Amps. Das Mastervolume ist sehr fein einstellbar.

Mit einem externen 9V-DC-Netzteil erzeugt der emens BLUE intern die im Booster benötigten Spannungen für den enormen Headroom von 24V AC.

In allen emens-FX-Geräten sind Signal-Masse und externe Supply-Masse voneinander getrennt. Man muss sich also keine Sorgen über Brummschleifen machen.

Um den emens BLUE auch fest in Röhren-Verstärkern integrieren zu können, stehen 2 Versorgungsmöglichkeiten zur Verfügung: 9V DC oder 6,3V AC, die Umschaltung erfolgt automatisch.

Wie alle emens FX-Geräte arbeitet der emens BLUE intern mit einer isolierten Betriebsspannung von +/-12V, mit sehr rauscharmen OPVs und ohne Koppelkondensatoren. Der Headroom, die geringen Nebengeräusche und der Klirrfaktor des emens BLUE-R sind auf Profi-Studio-Level.

  • analoger Schmalband-Reso-Filter (Reso 98 Hz und Shelf 4,5 kHz) als Pedal, mono, für E-Gitarre
  • Potis: Deep / Bright / Mastervolume
  • Resonance f: 88 Hz / 2.500 Hz 0….+12.5 dB max
  • Input Level: 40mV .. 5.000 mV pp / -20dBU .. +16.3 dBU
  • Output Level: 770mV pp .. 23,0V pp / 0dBU ..+ 29.4 dBU
  • Rauschabstand: mind. 98 dB
  • 1. Versorgung mit 9V DC/ 80mA, DC Input via 5.5mm Koax center neg., mit Verpolschutz
  • 2. Versorgung mit 6.0…7.0 V AC / 100mA, Input via PhoenixContact Clamps 3,5mm
  • Maße: 106mm (Breite) x 55mm (Tiefe) x 31mm (Höhe) / Gewicht: 132g
  • Gehäuse: Aluminium AlMg3 Strangguss, geschirmt, eloxiert

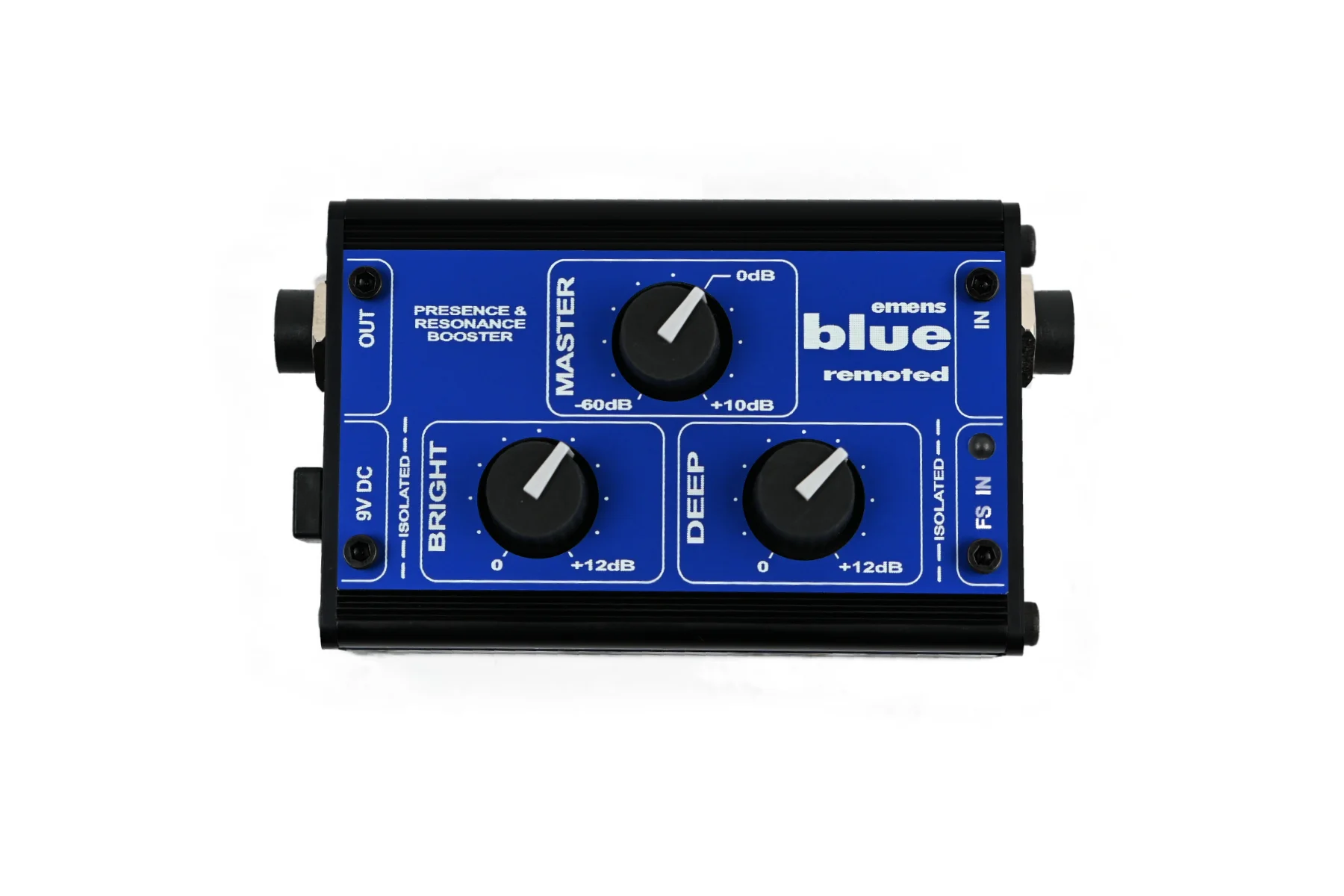

emens BLUE-R

Ein fernsteuerbare Booster – oder ein 2. Kanal

Der emens BLUE -R ist die fernsteuerbare Variante des emens BLUE, einem 2-stufigen Presence- und Resonance-Booster im Amp-FX Loop.

Mit einer aktiven und sehr rauscharmen Schaltung wird das Gitarrensignal in den beiden wichtigen Tonbereichen um bis zu 12.5 dBU verstärkt. Zusätzlich ist ein 10dB-Master-Boost eingebaut , also ein zusätzlicher Master-Volume-Regler für die Endstufe des Gitarren-Amps. Das Mastervolume ist sehr fein einstellbar.

Mit einem externen 9V-DC-Netzteil erzeugt der emens BLUE-R intern die im Booster benötigten Spannungen für den ernormen Headroom von 24V AC.

Im Vergleich zum Mod-Satz emens BLUE hat der Typ emens BLUE-R einen internen True Bypass, der per Remote-Buchse aktiviert werden kann. Nutzt man den Remote nicht, ist der Booster immer ON.

In allen emens-FX-Geräten sind Signal-Masse und externe Supply-Masse voneinander getrennt. Man muss sich also keine Sorgen über Brummschleifen machen.

Wie alle emens FX-Geräte arbeitet der emens BLUE-R intern mit einer isolierten Betriebsspannung von +/-12V, mit sehr rauscharmen OPVs und ohne Koppelkondensatoren. Der Headroom, die geringen Nebengeräusche und der Klirrfaktor des emens BLUE-R sind auf Profi-Studio-Level.

  • analoger Schmalband-Boost-Filter als Pedal, mono, für E-Gitarre
  • Potis: Deep = Resonance / Bright = Presence / Mastervolume
  • Resonance f: 88 Hz / 2.500 Hz 0….+12.5 dB max
  • Input Level: 40mV .. 5.000 mV pp / -20dBU .. +16.3 dBU
  • Output Level: 770mV pp .. 23,0V pp / 0dBU ..+ 29.4 dBU
  • Rauschabstand: mind. 98 dB
  • Versorgung mit 9V DC/ 90mA, DC Input via 5.5mm Koax center neg., mit Verpolschutz
  • Maße: 106mm (Breite) x 55mm (Tiefe) x 31mm (Höhe) / Gewicht: 132g
  • Gehäuse: Aluminium AlMg3 Strangguss, geschirmt, eloxiert

emens COMPRESSOR

Der emensCompressor ist ein sehr leistungsfähiger, trotzdem leicht zu bedienender Kompressor, der im Kern mit einem schnellen, spannungsgesteuerten Verstärker [VCA] arbeitet. Er ist also ein „Echtzeit-Gain-Steuerer“.

In Abhängigkeit des momentanen Eingangs-Pegels wird die Ausgangslautstärke entweder höher oder niedriger gesteuert. Die im emensCompressor verwendete die Blackmer Analog Engine®* arbeitet in Feed Forward, arbeitet ohne Rückkopplung. Dies erlaubt ein ausgewogenes Transient-Verhalten und ist extrem verzerrungsarm. Die Bedienung des Compressors wurde bewusst einfach gehalten d.h. im Hintergrund werden viele Parameter automatisch und ideal für Saiteninstrumente gesteuert. Man nennt diese Betriebsweise auch ‚Auto Compressor‘.

* Die Blackmer Analog Engine® ist eine TM der THAT Corp., USA

Der verwendete VCA ist sehr rauscharm und zeigt ein latenzfreies und ausgewogenes Attack-Verhalten, vermeidet zudem das Aufschwingen oder „Pumping“ des Kompressors. Bei Compression=10 arbeitet der Compressor als Soft-Knee-Limiter. Der emensCompressor kann zudem als Parallel Compressing Device eingesetzt werden, man kann also ein stark komprimiertes Signal = wet mit dem originalen Signal = dry von 0.-..100% mischen.

Beim emensCompressor bleibt das Spektrum & Charakter des Instruments selbst bei hoher Kompression erhalten. Der Klang des Instruments ist jederzeit transparent, die Kompression wirkt sehr natürlich, ist daher besonders für das Recording – auch für akustische Gitarren – hervorragend geeignet. Der percussive Anteil des Instruments wird erhöht, wobei das Signal dabei stets verzerrungsfrei und nahezu rauschfrei bleibt. Das war bisher nur mit ausgewachsenen, zuweilen teuren Studio-Kompressoren zu machbar.

Wie auch alle anderen analogen Pedale der emens.labs-Reihe arbeitet der emensCompressor intern mit einer isolierten Betriebsspannung von +/-12V, mit Audio-optimierten OPVs und ohne Koppelkondensatoren. Der Headroom, der Signal-Rausch-Abstand und die Rest-Verzerrung des Compressors sind auf Profi-Geräte-Level.

  • Blackmere-Analog-Engine®-Fast-Compressor als FX-Pedal, für E- & akust. Gitarren u.a. Saiteninstrumente
  • 1 Kanal mit 2 Eingangsempfindlichkeiten: -10dBU und 0dBU
  • Potis: Compression, Blend (Wet-Dry-Mix), Output-Volume
  • Gain-Reduction Anzeige per LED
  • True Bypass Footswitch
  • Input Level: 40mV .. 1.500 mV pp / -20d… +8dBU
  • Output Level: 770mV pp .. 12,0V pp / 0dBU ..+ 12 dBU
  • Rauschabstand: mind. 98 dBm
  • Versorgung mit 9V DC/ 185mA, DC Input via 5.5mm Koax center neg., mit Verpolschutz
  • Maße: 70mm (Breite) x 110mm (Tiefe) x 38mm (Höhe) / 380g (Gewicht)
  • Gehäuse: Edelstahl 1.43xx, geschirmt, mit Pulverlack 50µm



* Blackmere-Analog-Engine® ist eine TM der THAT Corp. USA

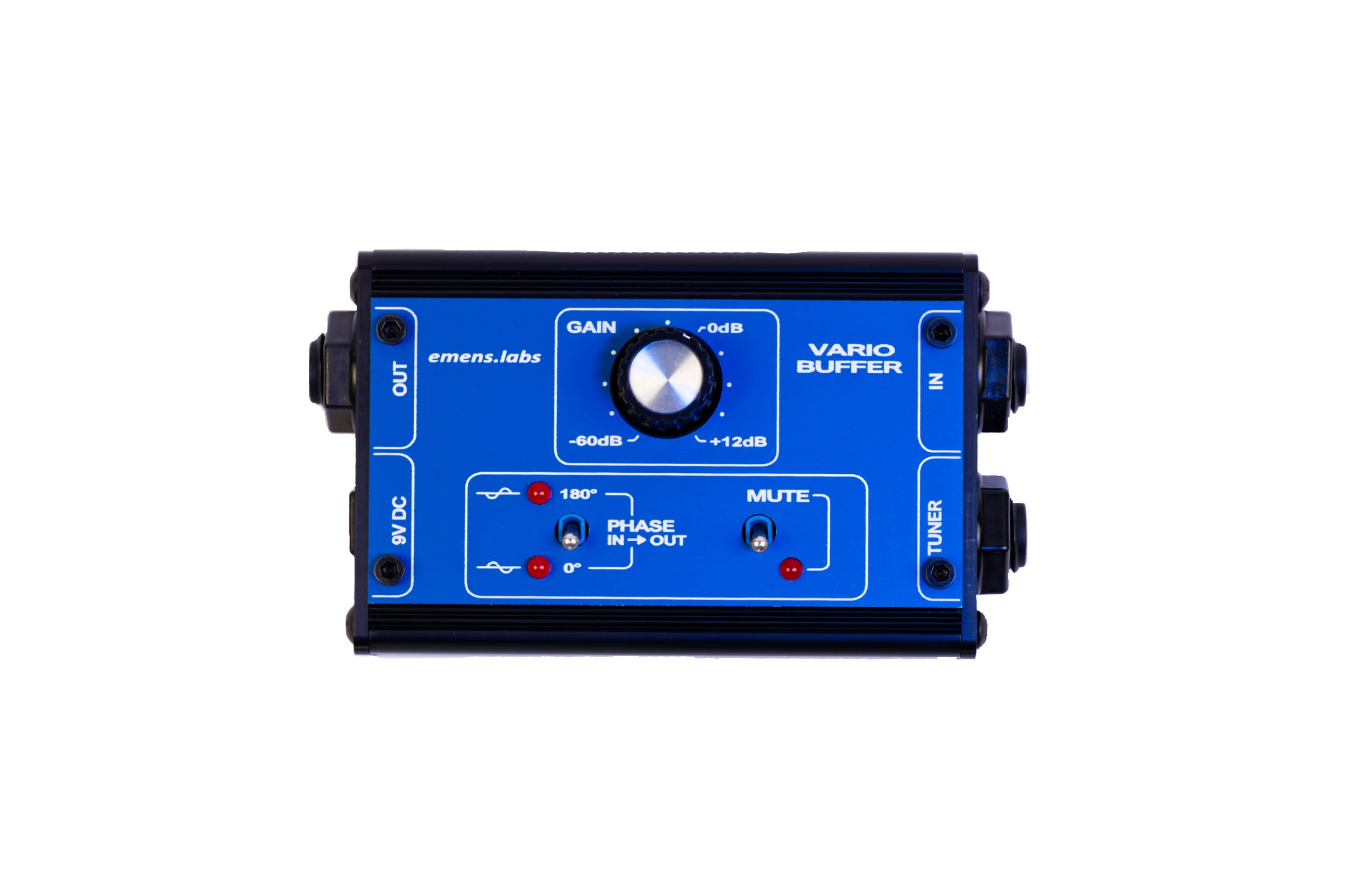

emens VARIO BUFFER

Der neue emens VARIO BUFFER ist ein sehr hilfreicher und hochwertiger, linearer Buffer für anspruchsvolle FX Chains. Er arbeitet rein analog, ist extrem rauscharm und bietet einen einstellbaren Boost bis zu + 12dB. Der wird zwar extern per 9VDC versorgt, aber erzeugt intern seine eigenen 18V Betriebsspannung. Der so verdoppelte Headroom ermöglicht dem Buffer, auch hohe Pegel ohne Clippen verarbeiten bzw. erzeugen zu können.

Eine hohe Impedanz, genannt High Z oder ‚Instrumenteneingang‘, ist sehr hilfreich für einen Gitarrenanschluss. Doch die hohe Z fehlt oft an Looper-Inputs, an vielen ADC-Interfaces oder an ‚low‘ – Verstärkereingängen. Hier ist ein hochwertiger High-Z-Buffer das perfekte Werkzeug.

Denn nur an einer hohen Impedanz kann das Gitarren-PickUp-Signal nahezu ohne Verluste in die FX-Kette eingespeist werden. Es geht keine Dynamik, kein Detail des Spiels verloren, der Sound und der Signalpegel bleiben erhalten, – weil nichts dämpft oder bremst.

Der VARIO BUFFER kann das Signal gezielt dämpfen, ohne den Sound zu verändern, aber auch bis zu 12dB = Faktor 4 boosten. Der Tuner-Pfad ist abgekoppelt vom Signalweg und hat ein zusätzliches LP-Filter, das störende Oberwellen ab 1,5kHz dämpft. Ohne Oberwellen kann jeder Tuner schneller und präziser die Grund-Harmonische finden. Übrigens bleibt der Tunerpfad aktiv, auch wenn der VARIO BUFFER auf Mute steht.

Eine Phasen-Switch-Funktion kann per Kippschalter die Signalphase verlustfrei umpolen. Die Phasen-Drehung erfolgt elektronisch, nicht per Übertrager. Denn jeder Übertrager ändert den Sound, – was wir hier nicht wollten.

Ein integrierter Schaltwandler erzeugt aus den 9VDC die intern benötigten Spannungen von +9V und -9V DC. Der Headroom von fast 18V, der Rauschabstand und die Signal-Treue des VARIO BUFFER sind auf Studio-Level.

Der VARIO BUFFER ist extrem kompakt und leicht gebaut, braucht nur 9V / 10mA und kann auch unter einem Pedalboard versteckt werden. Er ist ohnehin ein Always-on-Device.

  • Analoger, extrem rauscharmer Buffer PreAmp
  • mit zusätzlichem Boost bis 12dB einstellbar
  • schaltbare Phasenumkehr, elektronisch, ohne Übertrager
  • Mute-Schalter zum Abschalten des Signals, ohne Abschaltung des Tuner-Out
  • Tuneranschluss ist aus dem Signalweg ausgekoppelt und gefiltert, für präziseres Tuning
  • 9VDC-Versorgung, intern auf 18V hochgeregelt
  • Versorgung mit 9V DC / 10mA, DC Input via 5.5mm Koax center neg., mit Verpolschutz
  • Signal Level: 40mV bis 15 V pp / -20dBu bis +25,8 dBu
  • Maße: 106 mm (Breite) x 55 mm (Tiefe) x 31 mm (Höhe) / Gewicht: 132g
  • Gehäuse: Aluminium AlMg3 Strangguss, geschirmt, eloxiert

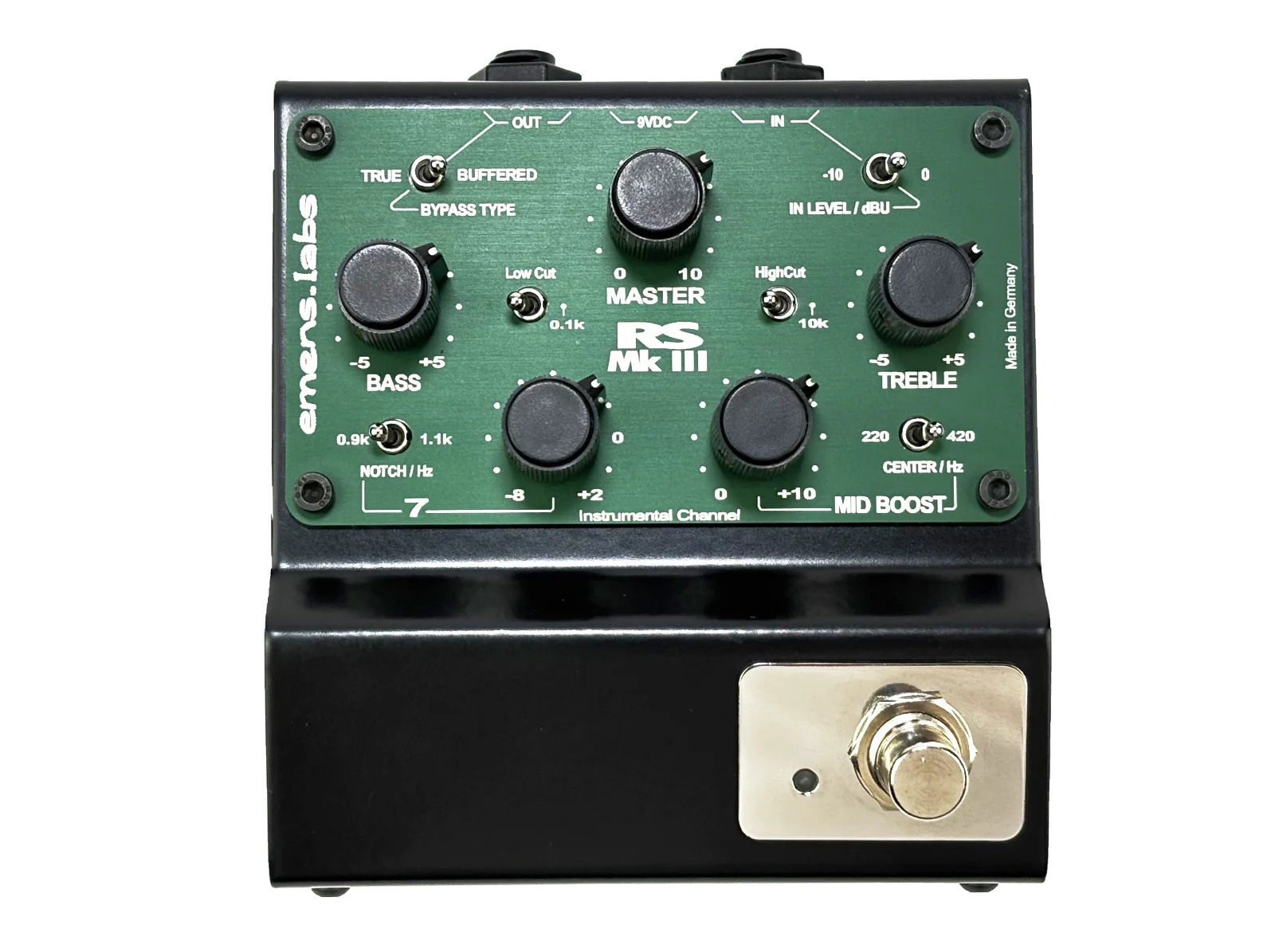

emens Rosetta Stone [RS] Mk3

Der emens RS Mk3 ist bereits die 3. Generation der Vorverstärker-Pedal-Serie „Rosetta Stone“, – mit einem aktiven & passivem Tonestack, auch verwendbar für den Betrieb vor dem AD-Wandler.

Die digitale Signalverarbeitung kann heutzutage immer schneller und immer bit-breiter die Datenströme aus digitalisierten Gitarrenspuren verarbeiten, grenzenlos Effekte modellieren und sogar Instrumente nachahmen. Doch die erste Aufbereitung des Gitarrensignals, dessen erste Verstärkung, sorgfältige Filterung und Sounderzeugung bleiben analog.

Was in dieser ersten Signalaufbereitung, also vor der ersten Digitalisierung aus dem Spiel des Musikers dargestellt wird bzw. im schlimmeren Fall, was hier verloren gegangen ist, lässt sich in digitaler Hardware oder PlugIns nicht mehr zurückholen, nicht reparieren. Die analogen Signal-Konditionierer für die Signale von E-Instrumenten haben also einen erheblichen Einfluss auf den finalen Sound, auf das Ergebnis der Aufnahme, sie sind quasi ein Teil des Instruments.

Der emens RS Mk3 kann als linearer, extrem pegelfester Booster für Instrument/Line-Signale im gesamten Frequenzbereich 30Hz-15kHz – d.h. für eine Vielzahl von Instrumenten eingesetzt werden. Die neue Schaltung des Mk3 ist aufwendig und kompromisslos, jedoch herkömmlichen Pedal-PreAmps deutlich überlegen. Zusätzliche steile aktive Low- und High-Cut-Filter sorgen für die beste Anpassung, wenn das analoge Gitarren-Signal über einen AD-Wandler in die DAW gespeist wird.

Es ist ein echtes „ready to record device“.

Die Funktionen für Gitarristen sind ein aktiver EQ, ein schmalbandiger Mid-Boost, ein passiver ultra-cleaner Tone-Stack = „7-Charakter“ und steile Low- und High-Cut-Filter zur Entlastung von nachgeschalteten AD-Wandlern. Der Bypass ist als True-Bypass oder als 1:1 Buffered-Bypass einstellbar. Nur Signale verzerren kann der RS Mk3 nicht, er darf es auch nicht. Das bleibt deinen Overdrives oder deinem Verstärker überlassen.

Wie alle anderen emens FX Devices arbeitet der emens RS Mk3 intern mit einer isolierten symmetrischen Betriebsspannung von +/-12V, mit Audio-optimierten, rauscharmen OPVs und ohne Koppelkondensatoren. Der Headroom, der Rauschabstand und die Rest-Verzerrung des emens RS Mk3 sind auf Profi-Studio-Level.

  • PreAmplifier Pedal, mono, für E-Gitarre u.a. Instrumente
  • Potis: Master-Volume, Treble, Bass, 7-Charakter, MidBoost
  • Midband Adjustment: 220 Hz or 420 Hz / 0….+18dB
  • „7 Sound“ Notch Freq. Switch: 900 Hz or 1,1 kHz
  • „7 Sound“ Notch Blend: 0…80% Mix to linear out
  • HighCut Filter Switch: 16 kHz or 10 kHz / 3rd Order
  • LowCut Filter Switch: 40 Hz or 100 Hz / 3rd Order
  • Bypass Type Switch: True Bypass or Buffered Bypass Footswitch
  • Input Level: 40mV .. 2.800 mV pp / -20dBU .. +12dBU
  • Output Level: 770mV pp .. 23,0V pp / 0dBU .. +29.4 dBU
  • Signal-to-Noise SNR: mind. 96 dB
  • Supply: 9V DC / 200mA, DC Input via 5.5mm Koax center neg.
  • Dim.: 105mm (B) x 110mm (T) x 38mm (H) / 430g
  • Encl.: Stainless Steel 1.43xx, 2.0mm, w/ powder coating 50µm

emens MPS – das Modulare Power Supply für Pedal-FX / FX

Da nichts so virtuos und einfallsreich ist wie FX-Boards der Gitarristen und Bassisten, ist es allerhöchste Zeit für offene Stromversorgungs-Konzepte, die da mithalten. Am besten gelingt das mit einem Modul-Baukasten, mit dem man klein starten kann, der später einfach ausbaubar ist, der mit dem Pedalboard oder dem Rig wachsen kann. Das emens MPS – das emens Modular Power Supply – ist die Lösung: ein leicht anwendbarer Baukasten aus Modul-Varianten für die verschiedenen Spannungen und Leistungen, die übliche – und unübliche (!) – Effektpedale benötigen können. Die Module kann man beliebig kombinieren, die Grenze ist nur noch die Leistungsgrenze des ACDC-Adapters. Die Spannungs-Kombination des Supply-Systems stellt der zukünftige Anwender, also der Musiker zusammen, nicht mehr ein Entwickler.

Das emens MPS, das modulares Stromversorgungs-System besteht aus einem effizienten

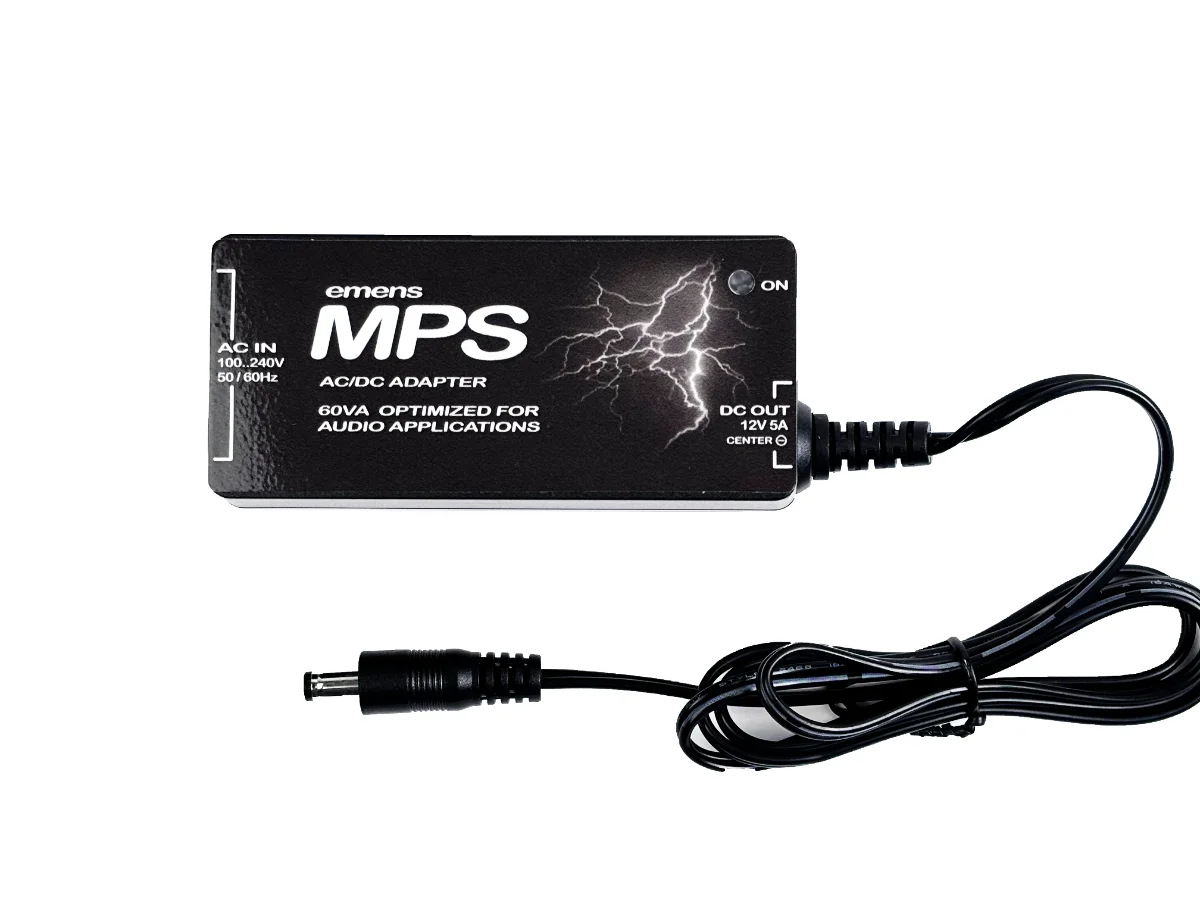

230VAC->12VDC / 60VA- Adapter sowie einem oder mehreren DCDC-Modulen als Kette dahinter. Diese Module gibt es (derzeit) in 6 Varianten, die perfekt eingestellte, gefilterte und isolierte Einzelspannungen von 9V, 12V oder 18V für nahezu jedes Pedal-Setup bereitstellen.

  • Eingang 100…240 VAC (= Netzanschluss) 50 Hz / 60 Hz
  • Buchse für Kaltgerätekabel C14 mit PE-Kontakt
  • Ausgang 12 V DC bis 5,0 A
  • 60VA Wandlerleistung
  • Restrauschen 150mV pp max.
  • Kabel 2adr. 18AWG, 100cm, mit Hohlstecker 5,5 x 2,1 mm, center pin = neg.
  • 12V DC-Ausgang ist autark geschützt gegen Kurzschluss und Überlastung
  • Abmessungen 98mm x 44mm x 32 mm
  • Gewicht 170g, ohne Kabel

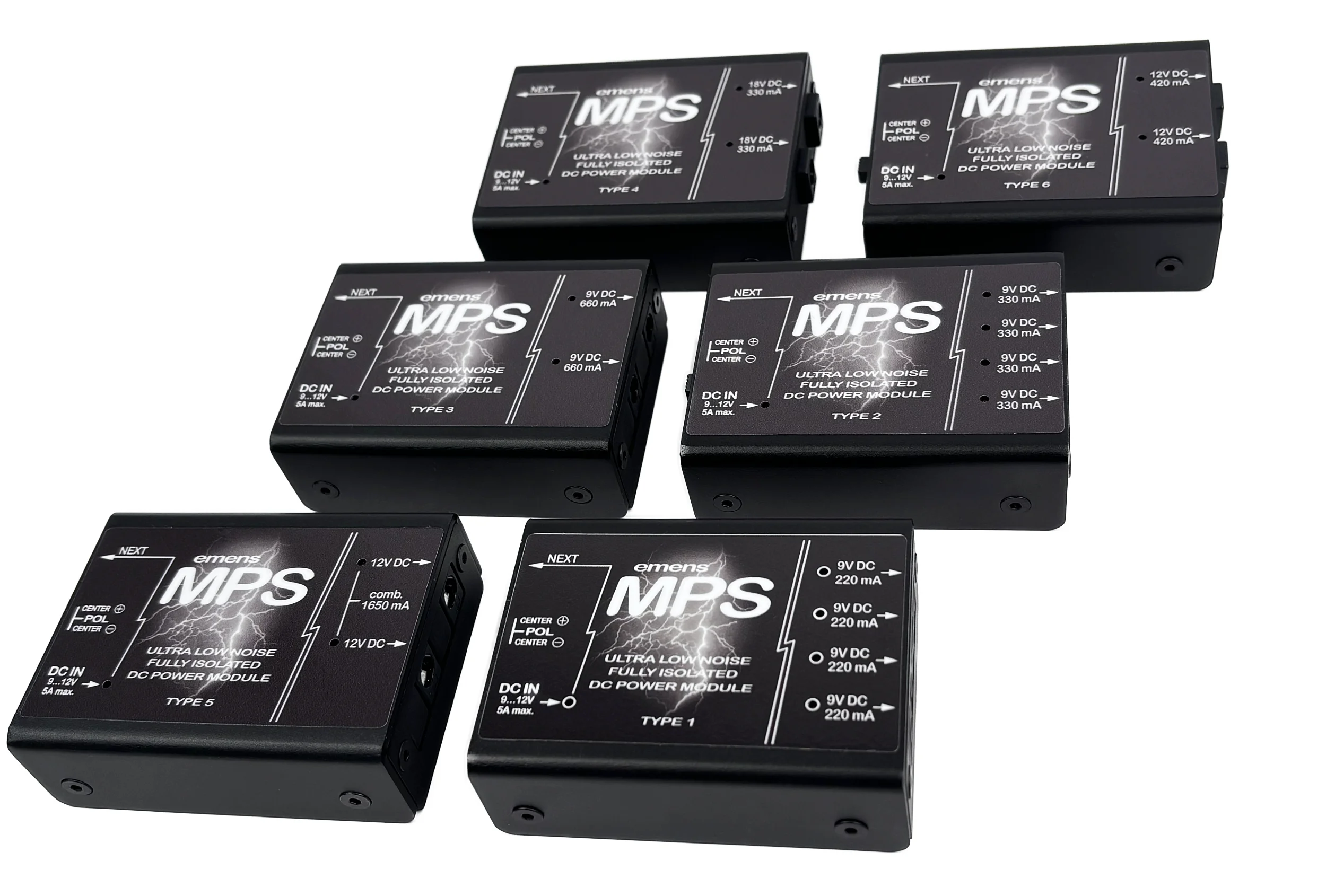

  • Modul Type 1 / 4 x 9V DC 220mA Ultra Low Noise, ein extrem rauscharmes 4 x 9V-Modul, empfohlen für FX bzw. Pedale mit wenig mA Verbrauch – der Ultra-Low-Noise Problem-Löser für High Gain- und Kompressor-Pedale
  • Modul Type 2 / 4 x 9V DC 330mA, ein rauscharmes und leistungsstärkeres 4 x 9V-Modul, empfohlen für FX mit mittlerem mA Verbrauch, geeignet für digitale Modulatoren und Zeit-Effekte wie digitale Reverbs und Delays
  • Modul Type 3 / 2 x 9V DC 660mA, ein rauscharmes und das leistungsstärkste 9V-Modul mit 2 Kanälen, leistungsstarke 9V-Variante, empfohlen für digitale Modulatoren und Zeit-FX mit Verbrauch bis 650mA je Ausgang
  • Modul Type 4 / 2 x 18V DC 330mA, ein rauscharmes 18V-Modul mit 2 Kanälen, jeweils mit eigenem Ground, empfohlen für FX mit 18V-Option und die FX, die nur mit 18V DC betrieben werden können
  • Modul Type 5 / 12V DC 1.670mA, die leistungsstarke 12V-20W-Variante, für Röhren-FX-Pedale mit Verbrauch bis 1,67 A! Das Modul ist von außen gesehen baugleich mit allen anderen Typen, hat jedoch eine hohe Aussteuerleistung von 20W.
  • Modul Type 6 / 2 x 12V DC 420mA, ein rauscharmes 12V-Modul mit 2 Kanälen, jeweils mit eigenem Ground, empfohlen für FX mit 12V-Option und die FX, die nur mit 12V DC betrieben werden können
  • Weitere Modultypen sind in Arbeit!
  • Für Ideen und Anregungen für weitere Modultypen oder Konstellationen schreibt uns gerne eine Mail oder verwende das Kontaktformular.
  • Bitte schreibt MPS in den Betreff der Mail, dann kommts ohne Umwege in die Entwicklung. Wir melden uns garantiert zurück.

Wie alle anderen emens FX Devices arbeitet der emens RS Mk3 intern mit einer isolierten symmetrischen Betriebsspannung von +/-12V, mit Audio-optimierten, rauscharmen OPVs und ohne Koppelkondensatoren. Der Headroom, der Rauschabstand und die Rest-Verzerrung des emens RS Mk3 sind auf Profi-Studio-Level.

  • Modul Type 1 / 4 x 9V DC 220mA Ultra Low Noise, ein extrem rauscharmes 4 x 9V-Modul, empfohlen für FX bzw. Pedale mit wenig mA Verbrauch – der Ultra-Low-Noise Problem-Löser für High Gain- und Kompressor-Pedale
  • Modul Type 2 / 4 x 9V DC 330mA, ein rauscharmes und leistungsstärkeres 4 x 9V-Modul, empfohlen für FX mit mittlerem mA Verbrauch, geeignet für digitale Modulatoren und Zeit-Effekte wie digitale Reverbs und Delays
  • Modul Type 3 / 2 x 9V DC 660mA, ein rauscharmes und das leistungsstärkste 9V-Modul mit 2 Kanälen, leistungsstarke 9V-Variante, empfohlen für digitale Modulatoren und Zeit-FX mit Verbrauch bis 650mA je Ausgang
  • Modul Type 4 / 2 x 18V DC 330mA, ein rauscharmes 18V-Modul mit 2 Kanälen, jeweils mit eigenem Ground, empfohlen für FX mit 18V-Option und die FX, die nur mit 18V DC betrieben werden können
  • Modul Type 5 / 12V DC 1.670mA, die leistungsstarke 12V-20W-Variante, für Röhren-FX-Pedale mit Verbrauch bis 1,67 A! Das Modul ist von außen gesehen baugleich mit allen anderen Typen, hat jedoch eine hohe Aussteuerleistung von 20W.
  • Modul Type 6 / 2 x 12V DC 420mA, ein rauscharmes 12V-Modul mit 2 Kanälen, jeweils mit eigenem Ground, empfohlen für FX mit 12V-Option und die FX, die nur mit 12V DC betrieben werden können
  • Weitere Modultypen sind in Arbeit!
  • Für Ideen und Anregungen für weitere Modultypen oder Konstellationen schreibt uns gerne eine Mail oder verwende das Kontaktformular.
  • Bitte schreibt MPS in den Betreff der Mail, dann kommts ohne Umwege in die Entwicklung. Wir melden uns garantiert zurück.

Alle technischen Daten und Details findest Du im SUPPORT, unten im Download-Bereich.

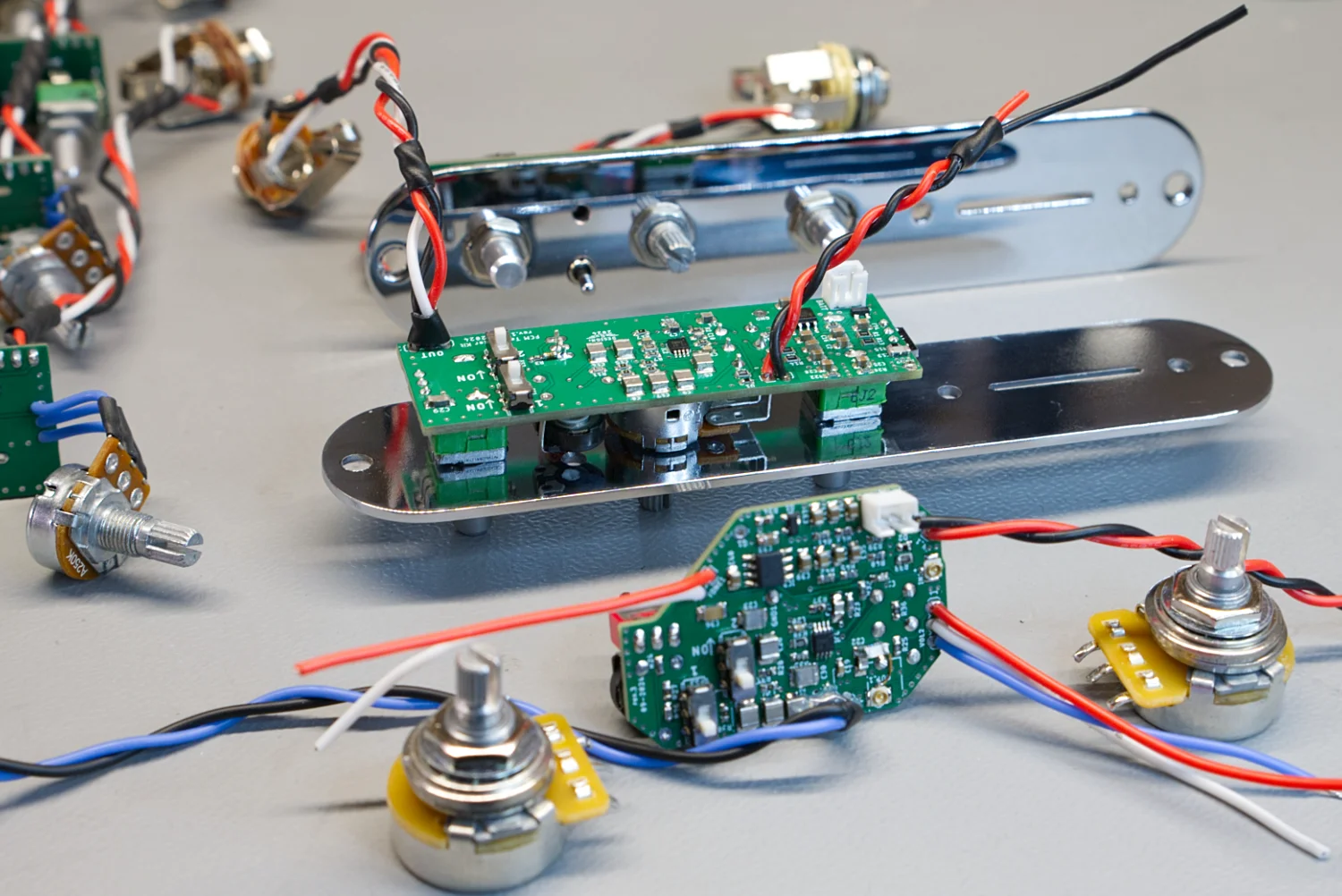

Custom Booster Kits

Die FCBs sind rein analog arbeitende, aktive Hardware, die höchsten Audio-Ansprüchen genügt. Die Schaltungen wurden unter Verwendung neuester Audio- ICs entwickelt. Die FCB-Boards wurden für die Integration in E-Gitarren konzipiert, wo die Hardware unter Beibehaltung der üblichen Pickups und der Signalwege eingeschliffen wird. Hiermit wird der Gitarre ein erheblich breiteres, eindrucksvolles Sound-Spektrum mit deutlich mehr Pegel ermöglicht. Der FCB stellt einen linearen Main Boost und einen parametrischen Mid-Boost bereit. Das Volume- und Tone-Poti der Gitarre werden so in die erweiterte Hardware integriert, so dass sie nicht ‚gegeneinander arbeiten‘, sich jederzeit mit dem MidBoost phasen-richtig ergänzen. Die SMD-Platine bietet zusätzlich noch eine präzise Treble-Bleed-Ergänzung sowie einen rauscharmen always-on-Impedanzwandler.

Aktuell fertigt emens.labs 2 Varianten: den FCB für Strat-Style-Gitarren und den FCB für Tele-Style-Gitarren für zusätzliche MidBoost- und MainBoost- Funktionen . Beide Gitarrentypen haben im Grundsatz zwar ähnliche Pickups, doch die mechanischen Einbaubedingungen für

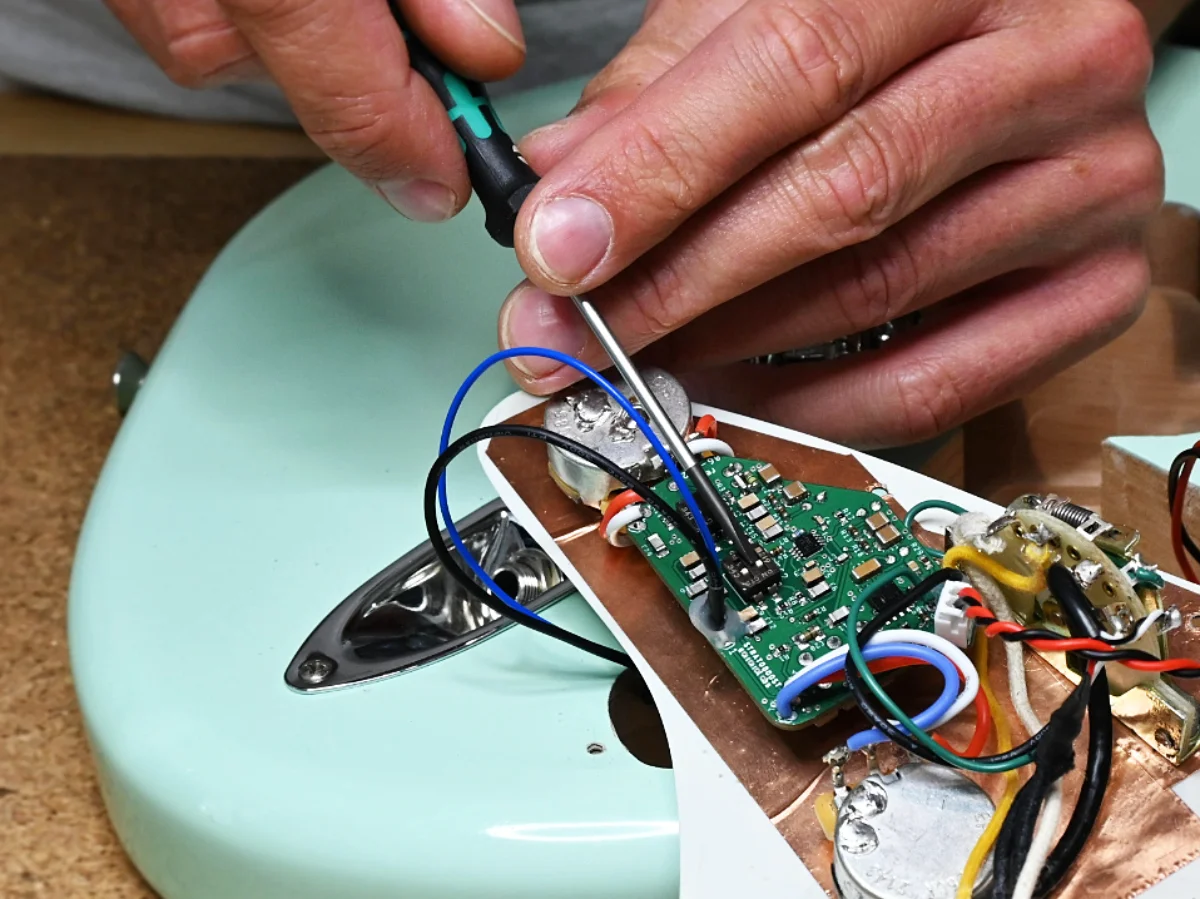

zusätzliche Elektronik unterscheiden sich deutlich. Um beim Einbau der FCB Kits keinen Stresskopfschmerz zu erzeugen, wurden die Kits bestmöglich an diese Bedingungen angepasst. Da passt alles.

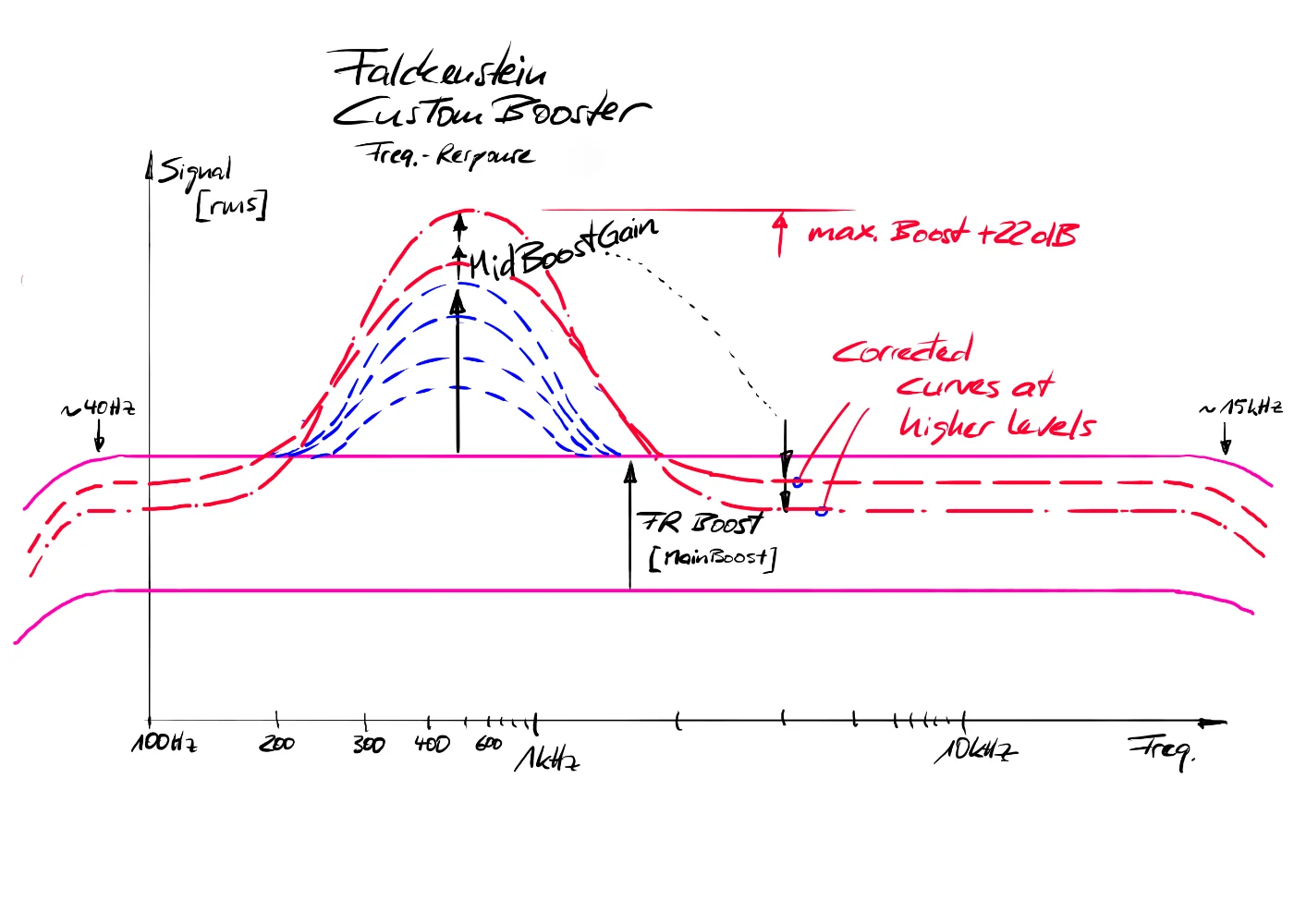

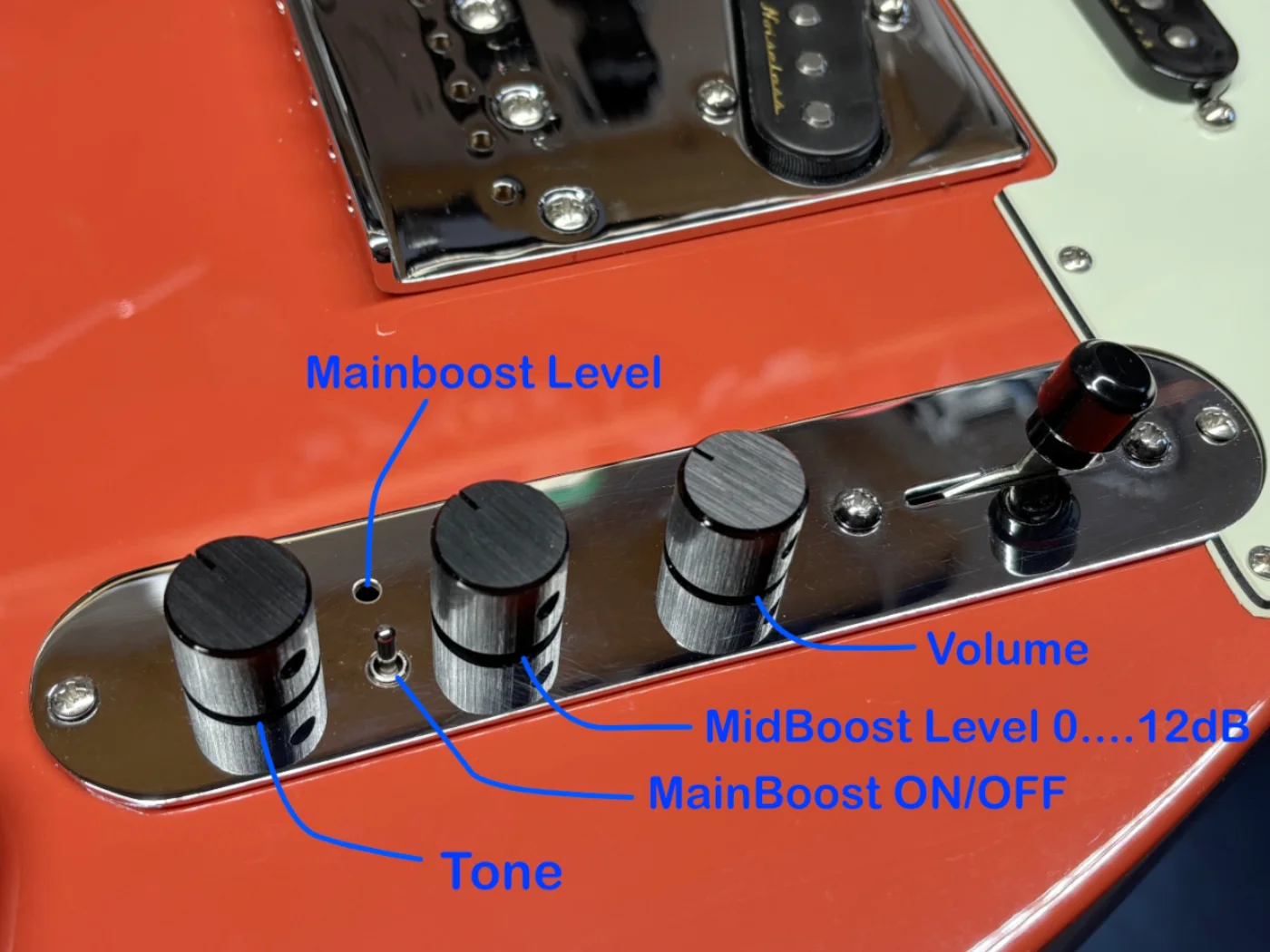

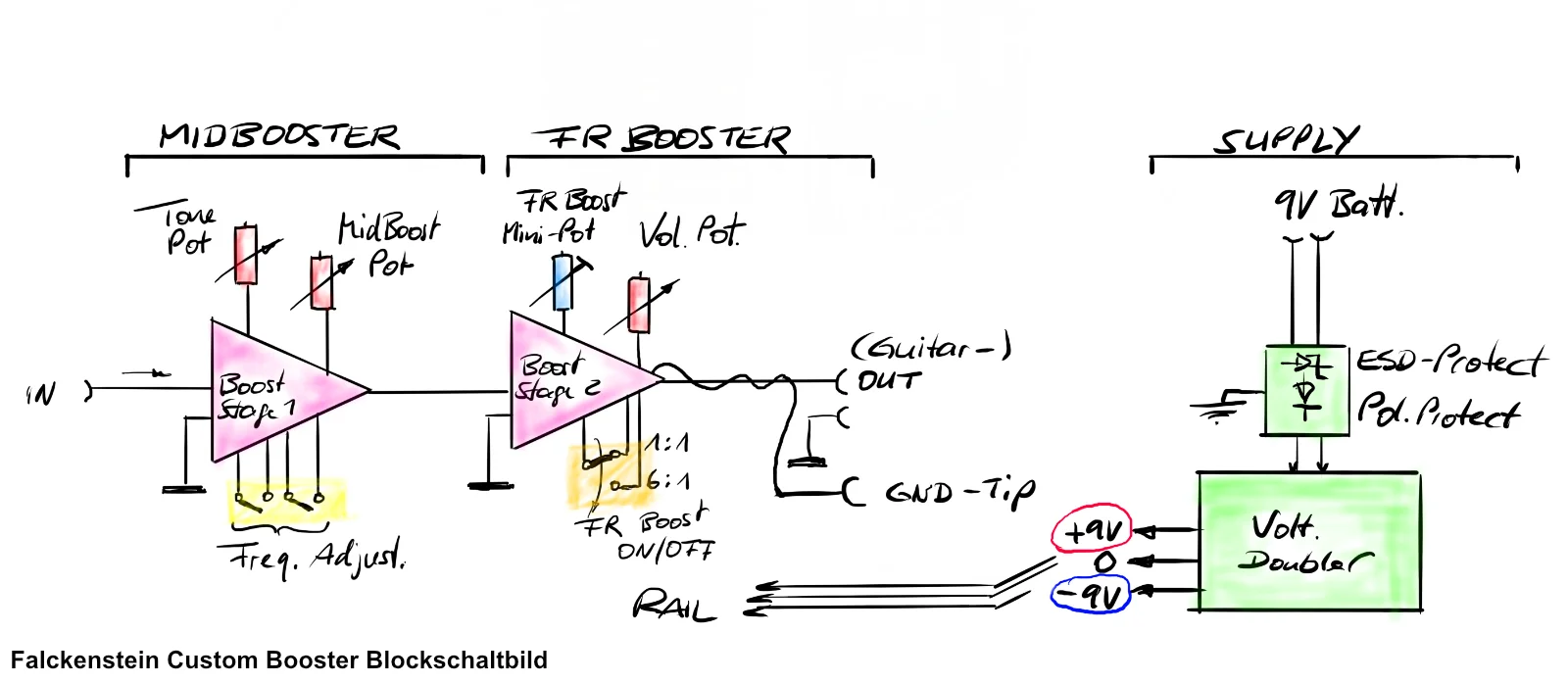

Der FCB bietet 2 Booster-Stufen: den Main Boost (ein linearer Boost) und einen parametrischen Mid Boost. Das Volume- und Tone-Poti der Gitarre bleiben in der Funktion erhalten, werden so in den Booster integriert, so dass sie nicht ‚gegeneinander arbeiten‘. Der Sound bleibt klar und definiert. Der FCB ist sehr einfach bedienbar, kann direkt am Instrument vom Spieler aktiviert und Parameter verändert werden, ohne Störgeräusche und ohne (ungewollte) Level-Sprünge zu befürchten.

Jede Strat- und Tele-Style-Gitarre hat einen speziellen Mitten-Charakter, eine Art ‚Delle‘ im Frequenzgang, zB. sind die Mitten vieler Tele-Style-Instrumente eher zurückhaltend. Der FCB kann auf den betroffenen Mitten-Bereich eingestellt werden dh. auf 280Hz, 420Hz oder auf 830Hz. Das passt auf nahezu >95% aller Gitarren. Diese ‚Delle‘ ist eine Eigenheit der Gitarre, sie ändert sich auch nicht. Daher wird diese f_m-Linie intern eingestellt, dann belassen.

  • Für Ideen und Anregungen für weitere Modultypen oder Konstellationen schreibt uns gerne eine Mail oder verwende das Kontaktformular.
  • Bitte schreibt MPS in den Betreff der Mail, dann kommts ohne Umwege in die Entwicklung. Wir melden uns garantiert zurück.

Der FCB bietet dem Gitarristen völlig neue Möglichkeiten: frei einstellbarer MidBoostLevel von 0 bis 12,5dB an einstellbarer Mitten-Frequenz von 280Hz, 420Hz oder 830Hz, mittels DIP-Schalter. Dazu kann der aktivierbare MainBoostLevel an einem von außen erreichbaren Einstellregler zwischen +6dB und +15,5dB vor-eingestellt werden. Der MainBoost wird über einen Mini-Kippschalter ein/ausgeschaltet. Dieser MainBoost wirkt zusätzlich und unabhängig vom MidBoost, kann also als SoloBoost genutzt werden.

Das Volume-Poti des FCB ist mit einem sogenannten Treble-Bleed-Circuit bestückt. Damit werden bei einer Absenkung der Lautstärke die Höhen weniger gedämpft, was unserem Hörempfinden entspricht. Die Impedanzwandler hinter dem Pickup-Umschalter ist ebenso immer aktiv, womit lange Gitarrenkabel keinen Höhenverlust bedeuten. Man kann also auf teure niedrig-kapazitive Kabel verzichten, ohne Einbußen befürchten zu müssen.

Der Booster lässt sich in nahezu jede passive Gitarren-Schaltung einbauen, die zur Tonabnahme elektromagnetische Pickups verwendet. Die neueste Schaltungstechnik ermöglicht dem FCB trotz seiner Komplexität einen geringen Stromverbrauch: eine 9V-Std.-Batterie mit 650mAh reicht für etwa 220…240 Spielstunden. Wer lieber auf die 9V-Batterie im Korpus verzichten möchte, kann auch eines der neuen Rechargeable Battery Kits verwenden. Man sollte nur dran denken, in der Lade-Phase den FCB zu deaktivieren, da die Loader eine Überspannung erzeugen können.

Jeden FCB-Kit liegt eine detaillierte Einbaubeschreibung bei. Wer allerdings nicht selbst an einer Gitarre schrauben möchte, kann sich gerne an Falckenstein Guitars in Kiel, aber auch an einen Instrumentenbauer oder Gitarren Services seines Vertrauens wenden. Wir unterstützen Euch gerne und helfen schnell, wenn’s mal klemmt.

Der Falckenstein Custom Booster ist eine ganze E-Guitar MidBooster-Familie, die in Kooperation von emens.labs mit Falckenstein Guitars in Kiel entwickelt wurde.

Das Fachmagazin Gitarre & Bass veröffentlichte im Heft 02/2025 einen ausführlichen (und lobenden) Test, den man auch online & kostenlos lesen kann:

https://www.gitarrebass.de/equipment/be-active-be-cool-falckenstein-guitars-custom-booster-im-test/
